Modul RTU pro dispečerské řízení (Bridge-104)

Každý výrobce elektřiny s instalovaným výkonem nad 100kW musí být vybaven zařízením umožňujícím dispečerské řízení RTU.

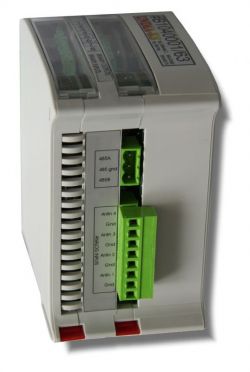

Bridge-104 je jednotka RTU fy UNIMA-KS sloužící k řízení výkonu zdroje dispečinkem distribuční sítě pomocí sítě GSM/GPRS a zasílání základních informací o zdroji (činný výkon, jalový výkon, napětí, proudy, teplota, rychlost větru, osvit atd.) zpět na dispečink distribuční sítě.
Tato jednotka je určena pro spolupráci se zařízeními UNIMA-KS (řídící systémy, síťové ochrany atd.) ze kterých si přes komunikační rozhraní RS-485 načte potřebné informace (není tedy nutné osazovat další měření výkonu) a přes které také zapíše do řídícího systému maximálně povolený činný výkon či požadovaný účiník. V případě spolupráce s zařízeními UNIMA-KS jde tedy de facto pouze o konfigurovatelný převodník RS-485 na komunikační protokol IEC 60870-5-104.

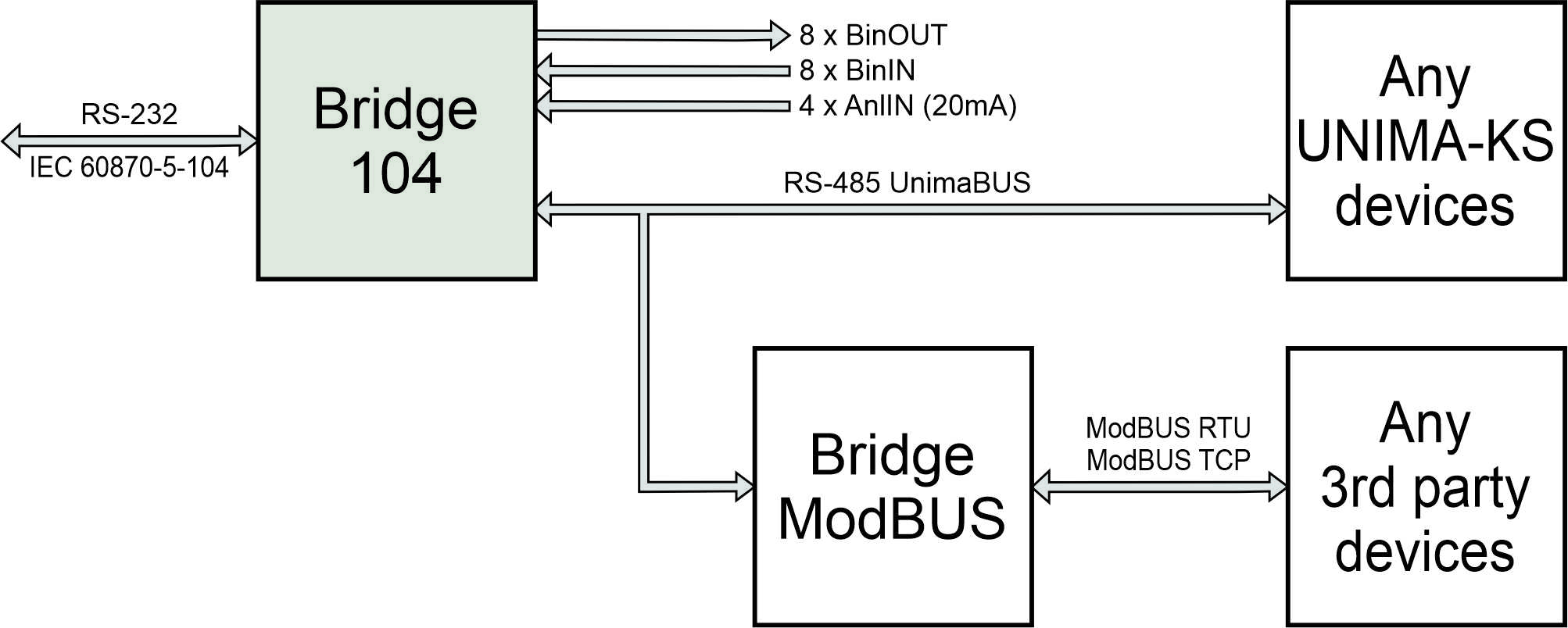

Pro případ připojení k jiným zařízením, lze informace které je nutné poslat na dispečink přivést do Bridge-104 pomocí proudových signálů 0-20mA, binárních I/O nebo datově pomocí linky ModBUS a Bridge-ModBUS RTU(TCP).

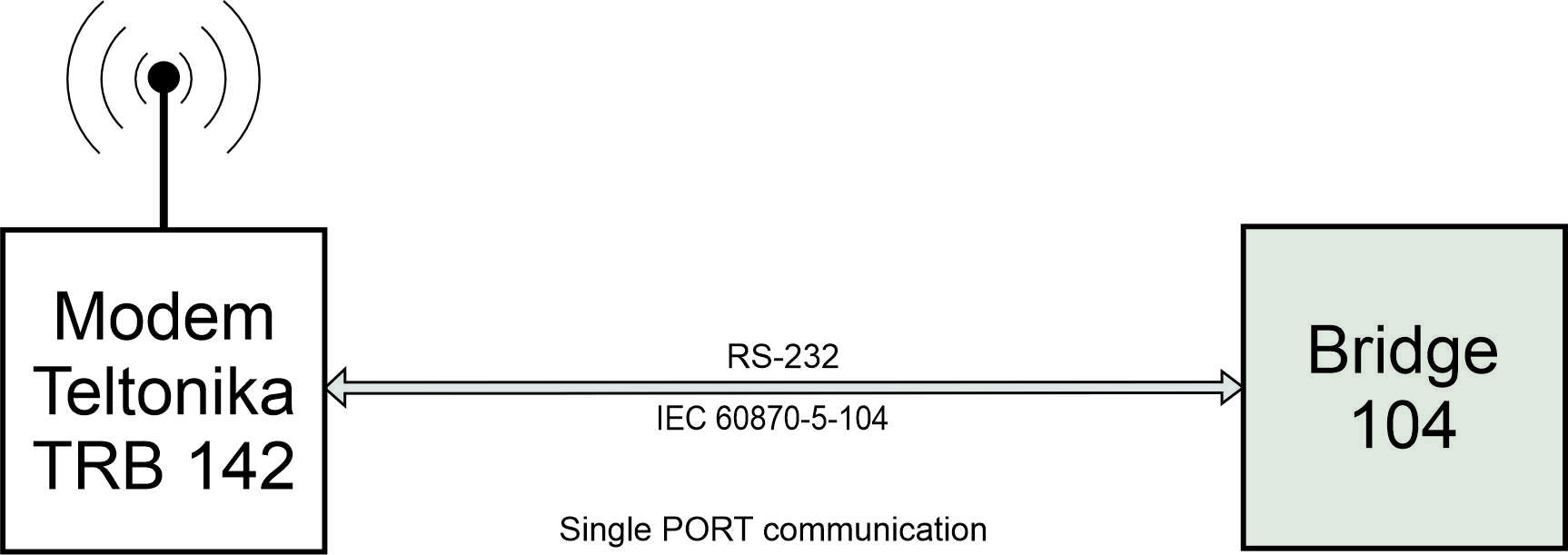

Bridge-104 byl testován a schválen pro dispečerské řízení společností ČEZ. Podporuje všechny potřebné komunikační objekty včetně časových značek a podporuje komunikaci po dvou portech.
Při zaslání SIM operátora a tabulky telemetrie můžeme provést kompletní konfiguraci zařízení včetně modemu a zrealizovat základní funkční zkoušky komunikace s datovým koncentrátorem. Umíme simulovat příkazy dispečinku tak, aby bylo zařízení plně připraveno na testy a ostré zkoušky tak proběhly napoprvé.

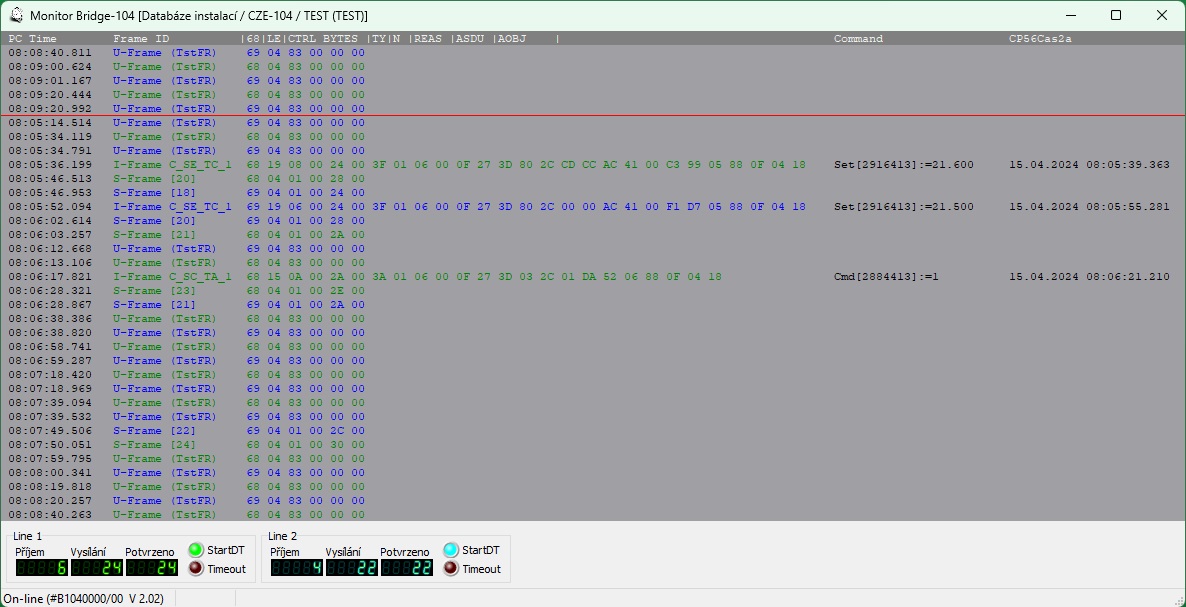

Máme k dispozici SW pro simulaci dispečinku, díky kterému jsme schopni předem otestovat správnost konfigurace komunikačních objektů nejen u našeho Bridge-104 ale u libovolného produktu komunikujícího na této normě.

Základní vlastnosti:

• Širokorozsahové napájení 10÷33DC nebo 8÷24AC
• Kompaktní rozměry (instalace na DIN lištu)
• 4x analogový vstup -20÷20mA
• 8x binární vstup
• 8x binární výstup
• RTC pro podporu IEC 60870-5-104 příkazů s časovou značkou a časovou synchronizaci
• Komunikační rozhraní RS-485 (UnimaBUS) pro čtení měřených veličin a zápis regulace P,Q
• Komunikační rozhraní s protokolem  IEC 60870-5-104 pro připojení modemu.
• Funkce (PLC) pro snadné vytváření uživatelských algoritmů
• Konfigurování veličin a příkazů protokolu IEC 60870-5-104  (adresy IEC, odchylky pro spontánní přenos atd.)
• Monitorování komunikace s dispečinkem
• Lze odesílat veličiny připojené k analogovým (binárním) vstupům Bridge-104 či veličiny vygenerované interním PLC
• Lze odesílat libovolné analogové (binární) veličiny z jiného zařízení UNIMA-KS či z analogové (binární) rozšiřující karty

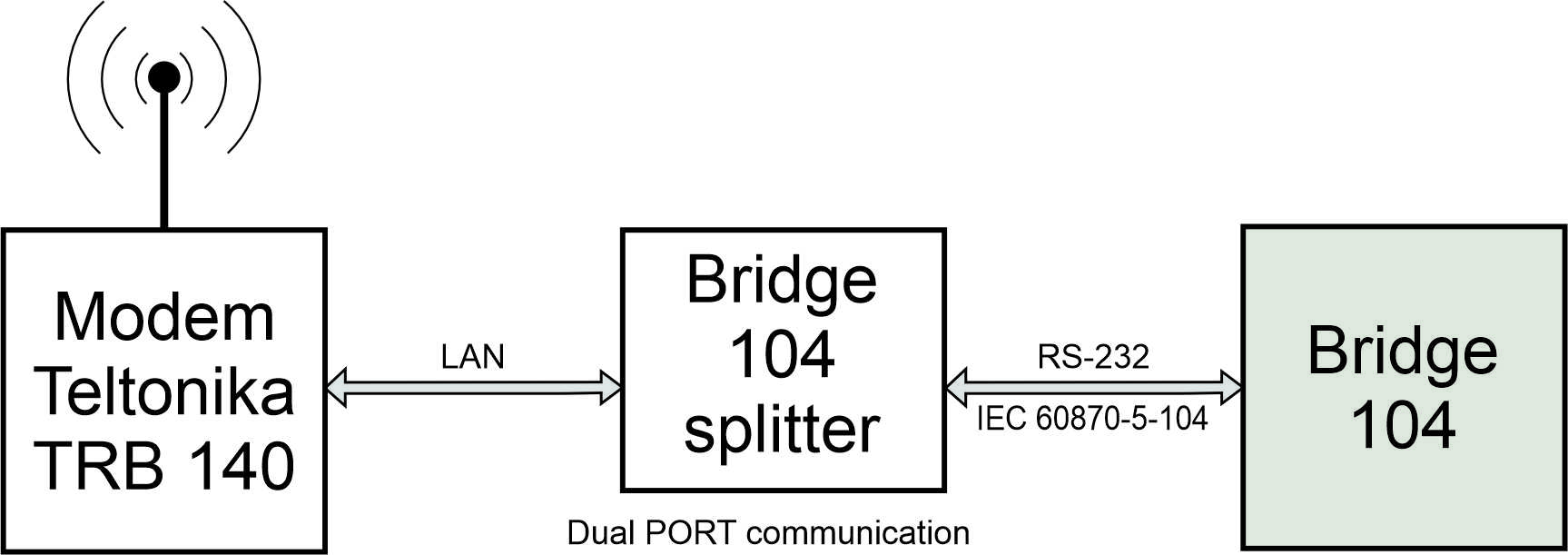

• Podpora komunikace po dvou nezávislých linkách (dvou portech) za pomocí Bridge-104 splitteru.
