Řízení mikrokogenerace TEDOM

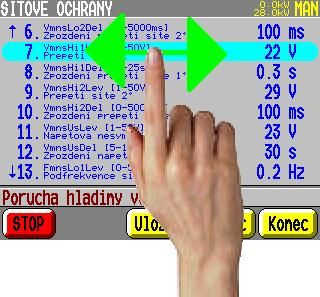

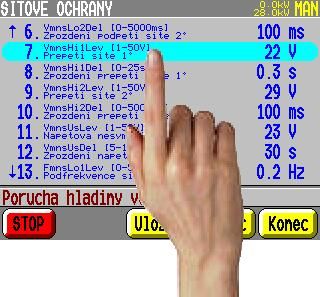

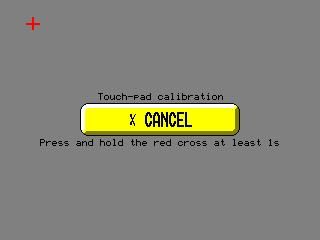

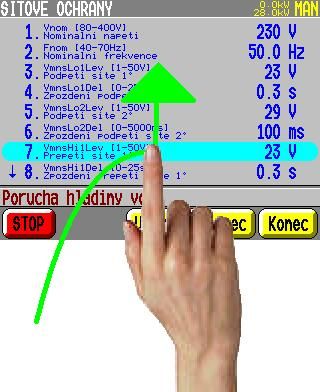

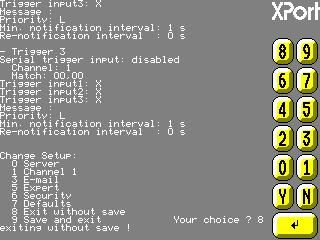

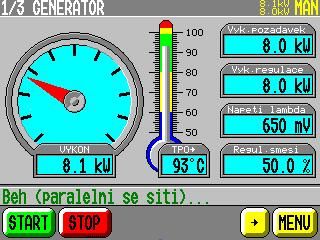

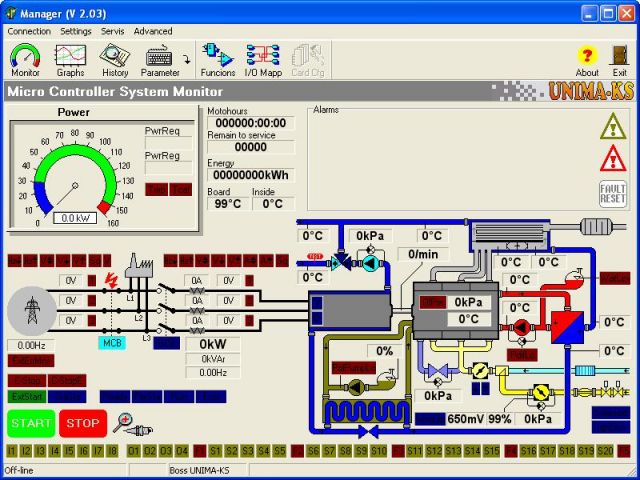

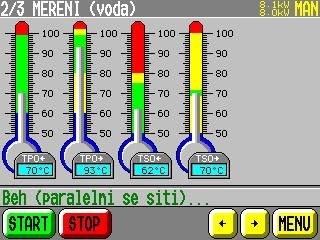

Na přelomu roku 2008/2009 naše firma vyvinula na zakázku řídící systém pro kogenerační jednotky TEDOM nižších výkonů se synchronním i asynchronním generátorem. Řídící elektronika se skládá z terminálu (ovládací panel s barevným dotykovým displejem 320x240 bodů) a základní desky rozvaděče. Na základní desce rozvaděče je integrovaná veškerá potřebná elektronika kogenerační jednotky (včetně síťových ochran, zapalování a výkonových elektronických prvků nahrazujících relé). Díky dotykovému panelu na displeji je ovládání jednotky velmi příjemné a interaktivní (množství a funkce "virtuálních" ovládacích kláves se mění dle potřeby). Terminál obsahuje integrovaný internet-bridge pro vzdálené monitorování jednotky. Se základní deskou terminál komunikuje pomocí rozhraní RS-485.

Na základní desce jsou kromě standardních řídících a ochranných algoritmů integrovány i pokročilé diagnostické funkce, díky kterým jednotka dokáže obsluze nejen více specifikovat možnou příčinu poruchy, ale také umožní poruchám předcházet či upozorní obsluhu na blížící se problém. Pomocí diagnostických řízených procesů je možné rychle otestovat například funkci zapalování, stav chladícího okruhu, funkci plynových ventilů, výkonové klapky či krokového motoru pro regulaci bohatosti směsi. Základní deska obsahuje 28 analogových vstupů, binární vstupy a výstupy, 23 výkonových spínacích prvků, měření napětí sítě i generátoru, měření proudu a výkonů, výstupy pro řízení krokového motoru, několik komunikačních rozhraní a mnoho dalších vstupů a výstupů (např. pro zapalování). Jako u ostatních řídících systémů UNIMA-KS jsou pomocí mapování vstupy a výstupy konfigurovatelné a díky funkcím je možné vytvářet i vlastní doplňkové algoritmy. Díky velké kapacitě paměti historie lze z jednotky zpětně vyčíst průběhy všech měřených veličin v 5s intervalu zpětně několik dní či desethodinové průměry zpětně několik let.
